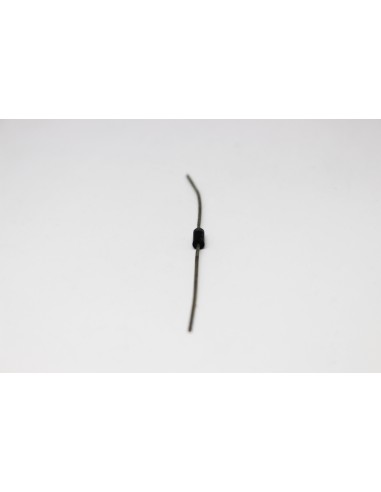

Diodo Rectificador 1N4004 4004

¿Qué es?

El Diodo Rectificador 1N4004 lo invento John Ambrose Fleming fue un físico e ingeniero eléctrico británico realizo el descubrimiento en el año de 1904. Es considerado uno de los pioneros de la electrónica. La palabra diodo del  vocablo (δίοδο) griego se traduce como (pasaje angosto). El término se ocupa en el área de la electricidad e electrónica. Es considerado un semiconductor debido a que solo permite la circulación de flujo de electrones en una única dirección con las singularidades similares a un interruptor.

Existen diodos de silicio, tienen un voltaje de polarización directa de (0.7 v) y los diodos de germanio de (0.3 v).

¿Cuál es su funcionamiento?

Diodo Rectificador 1N4004 consiste en permitir el flujo de energía eléctrica en un solo sentido, por lo cual se comporta de dos maneras:

• Polarización directa: permitiendo el paso de la corriente eléctrica.
• Polarización inversa: impidiendo el paso de la corriente eléctrica.

Se utilizan regularmente como rectificadores de señales, aplicándolo en fuentes de CA a CD.

Donde se utiliza el diodo:

• Rectificadores de señales
• Dobladores de voltaje
• Protección en conmutación (Snubber)
• Recortadores
• Interruptores

ESPECIFICACIONES Y CARACTERÍSTICAS

• Voltaje inverso pico repetitivo: 400 Volts
• Voltaje de funcionamiento (@ 1 A): 1.1 Volts
• Corriente de rectificación promedio: 1 Amp
• Corriente pico no repetitiva en medio ciclo de onda senoidal (8.3 ms): 30 Amp
• Disipación de potencia ( @ 25 °C): 3 Watts
• Rango de temperatura de la unión: -55 a 175 °C
• Capacitancia total (@ 4V, 1 MHz): 15 pF
• Peso: 0.1 g
